快速排氣閥P41X/P42X

更新:2017-08-24 12:05:42??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???P41X/P42X
  • 在線訂購
  • 掃描對應二維碼進一步了解快速排氣閥P41X/P42X產品
產品介紹
產品概述:
  P41(2)X快速排氣閥主要由閥體、閥桿、塞頭、上蓋、浮球、排氣嘴等組成。本閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
  P41 (2)X快速排氣閥工作原理:
  當管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全
  P41 (2)X快速排氣閥主要零部件材料表
序號
零件名稱
鑄鐵
鑄鋼
Z
C


1
閥體
鑄鐵
WCB
2
閥蓋/上蓋
鑄鐵
WCB
3
浮球
不銹鋼
不銹鋼
4
杠桿
鋁青銅(或2Cr13)
2Cr13
5
塞頭
橡膠
橡膠
6
螺絲/螺帽
35#鋼
B7/2H
P41(2)X快速排氣閥主要外形和連接尺寸
公稱通徑 DN(mm)
D
D1
D2
D3
H
Z-Φd
50
160
125
100
175
245
4-14
80
195
160
135
220
285
4-18
100
215
180
155
240
315
8-18
125
245
210
185
310
415
8-23
150
280
240
210
310
425
8-23
200
335
295
265
380
465
8-23
250
405
335
319
325
485
12-24
300
460
410
370
478
520
12-24
  P41X快速排氣閥每小時排氣量表: (按每秒流速1.5-3.0米)
規格
25
50
80
100
150
200
250
300
立方米 /小時
2.5 5
7-14
13-26
17-34
29-58
39-78
61-122
95-190

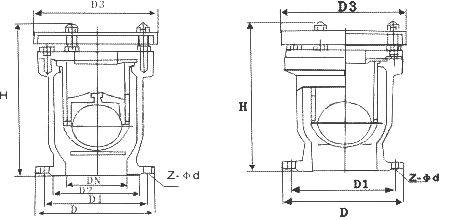

結構圖:



主要外形及連接尺寸:

公稱通徑

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23



精心締造,優質品質!!! www.mksicwo.cn 瑞奇閥門
